TMシリーズ
トロンメル
円回転により、無理なく
様々な篩い分け
トロンメル（TM-1・TM-2）
複合廃棄物や建築廃材などを効率的に選別。
＞PDFカタログ
特長
・選別目的に応じて網目の種類をカスタマイズ
・各種オーダーメイド可能
・ラインの一部として組み込み可能
・TM-1とTM-2の2台使用で選別力アップ
・2段式トロンメルなら省スペース化が可能
仕様
機種 |
TM-1 |
下幅（mm） |
1,380 |
上幅（mm） |
1,580 |
高さ（mm） |
1,450 |
長さ（mm） |
3,500 |
排出口（mm） |
φ900 |
投入口（mm） |
φ900 |
モーター |
2.2kw（3相200V） |
トロンメル回転数 |
16/20rpm（50/60Hz） |
処理能力 |
約8～16m3/h(参考値) |
振るい目(mm) |
15～50 |
機種 |
TM-2 |
下幅（mm） |
1,750 |
上幅（mm） |
1,950 |
高さ（mm） |
1,850 |
長さ（mm） |
4,200 |
排出口（mm） |
φ1,200 |
投入口（mm） |
φ1,200 |
モーター |
3.7kw（3相200V） |
トロンメル回転数 |
16/20rpm（50/60Hz） |
処理能力 |
約14～21m3/h(参考値) |
振るい目(mm) |
20～70 |
※処理能力はスクリーン粒度により異なります。
選別事例
＜TMシリーズによる導入ケース＞
今回の事例では、トロンメル（TM-2）の振るい目には40mmメッシュを採用し排出された40mmオーバーの廃棄物等は手選ラインへとおくられます。振るい落とされた廃棄物はトロンメル（TM-1）に送られ再度選別にかけられます。TM-1には15mmメッシュを採用しました。

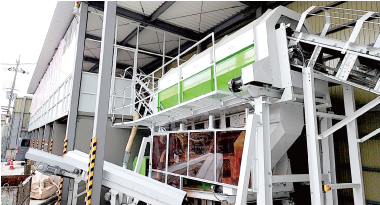

2段式トロンメルで省スペース化
今まで並列で設置していた網目サイズの違う2台のトロンメル（TM-1、TM-2）を2段式に設置。
省スペースで2台設置可能となりました。
